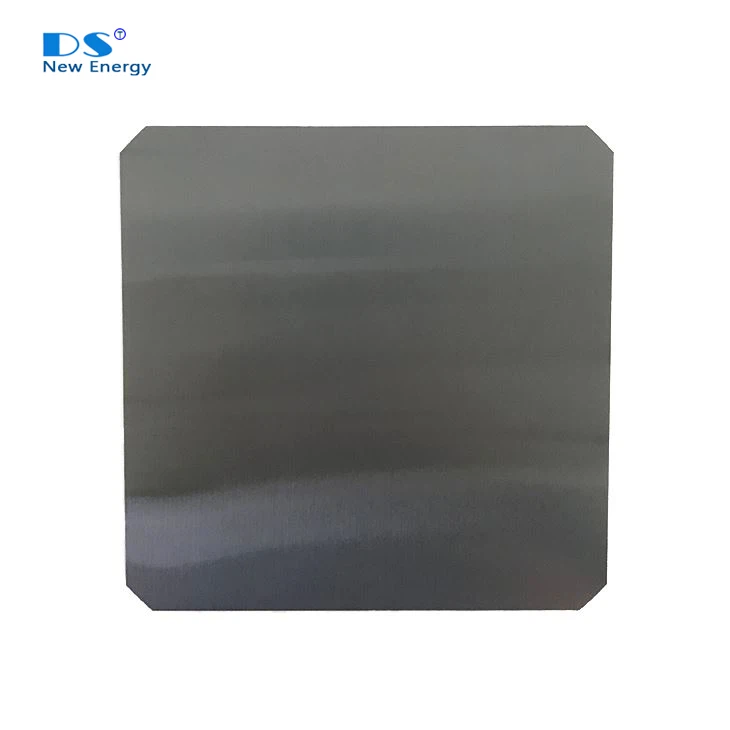

Monokryštalický kremíkový doštičku N-typu M2 má kvázi štvorcový dizajn 156,75 × 156,75 mm so zaoblenými rohmi, vyváženie kompatibility so štandardným usporiadaním modulov a optimalizovaným zachytávaním svetla. Vyrobené pomocou metódy CZ a dopingu fosforu, ponúka vysokú čistotu materiálu,<100>orientácia a nízka hustota dislokácie (menšia alebo rovná 500 cm⁻²). S vodivosťou N-typu, širokým rozsahom odporu (0,2–12 Ω · cm) a životnosťou vysokej menšinovej nosiča (väčšie alebo rovnajúce sa 1000 µs) podporuje vysoko účinné bunkové technológie, ako sú TopCon a HJT. Oblátka M2 zostáva osvedčeným a spoľahlivým formátom pre stabilný výkon v bežných PV aplikáciách.
1. Vlastnosti materiálu
|
Majetok |
Špecifikácia |
Inšpekčná metóda |
|
Metóda rastu |
Cz |
|
|
Kryštalinita |
Monokryštalický |
Preferenčné techniky leptania(ASTM F47-88) |
|
Typ vodivosti |
N-typ |
Napson EC-80TPN |
|
Dopustený |
Fosfor |
- |
|
Koncentrácia kyslíka [OI] |
Menej alebo rovné8e +17 at/cm3 |
FTIR (ASTM F121-83) |
|
Koncentrácia uhlíka [CS] |
Menej alebo rovné5e +16 at/cm3 |
FTIR (ASTM F123-91) |
|
Hustota Etch Pit (hustota dislokácie) |
Menej alebo rovné500 cm-2 |
Preferenčné techniky leptania(ASTM F47-88) |
|
Orientácia povrchu |
<100>± 3 stupňa |
Metóda rôntgenovej difrakcie (ASTM F26-1987) |
|
Orientácia pseudo štvorcových strán |
<010>,<001>± 3 stupňa |
Metóda rôntgenovej difrakcie (ASTM F26-1987) |
2. Elektrické vlastnosti
|
Majetok |
Špecifikácia |
Inšpekčná metóda |
|
Odpor |
0,2-2,0 Ω.cm 0,5-3,5 Ω.cm
1,0-7,0 Ω.cm
1,5-12 Ω.cm
|
4-storočia odpor
meranie
|
|
MCLT (životnosť menšinového nosiča) |
Väčší alebo rovný 1000 µs (odpor ＞ 1,0 Ω.cm) Väčší alebo rovný 500 µs (odpor ＜ 1,0 Ω.cm
|
Sinton BCT-400 Prechodný
(S úrovňou vstrekovania: 5E14 cm-3)
|
3. Geometria
|
Majetok |
Špecifikácia |
Inšpekčná metóda |
|
Geometria |
kvázi
|
Strmeň
|
|
Priemer
|
210 ± 0,25 mm
|
Strmeň |
|
Byt
|
156,75 ± 0,25 mm
|
Strmeň
|
|
Dĺžka rohu
|
8,5 ± 0,5 mm
|
Štvorcový/pravítko
|
|
Uhlovosť
|
90 stupňov ± 0,2 stupňa |
Pravítko
|
|
Tvar rohu
|
Okrúhly tvar
|
Vizuálna kontrola
|
|
Kolmo
|
Menšie alebo rovné 0,8 mm
|
|
|
TTV (zmena celkovej hrúbky) |
Menej alebo rovné 27 µm |
inšpekčný systém |
4.Povrchové vlastnosti
|
Majetok |
Špecifikácia |
Inšpekčná metóda |
|
Povrchová kvalita
|
Škvrna, olej, škrabanec, crack, jama, rana,
Defekt dierky a dvojča nie je
povolený
|
Vizuálna kontrola
|
|
Triesok
|
Povrchový čip nie je povolený;
Arris: Čipy sú neúctivé:
Menej ako 10 na ARRIS, priemer menší alebo rovný 0,3 mm;
|
Vládca
|
|
Drsné povrchy
|
Povrch roviny: RA menší alebo rovný 0,6um;
Zakralený povrch: RA menší alebo rovný 1,0um
|
Drsnosť povrchu
|
