【Výroba】
bunka | Mono |
Nie. buniek | 96 (8×12) |
Menovitý maximálny výkon (Pmax) | 520 W |
Maximálna účinnosť | 20.3% |
Spojovacia skrinka | Adresa IP68 |
Maximálne systémové napätie | 1000V/1500V DC |
Prevádzková teplota | -40°C~+85°C |
【výroba】

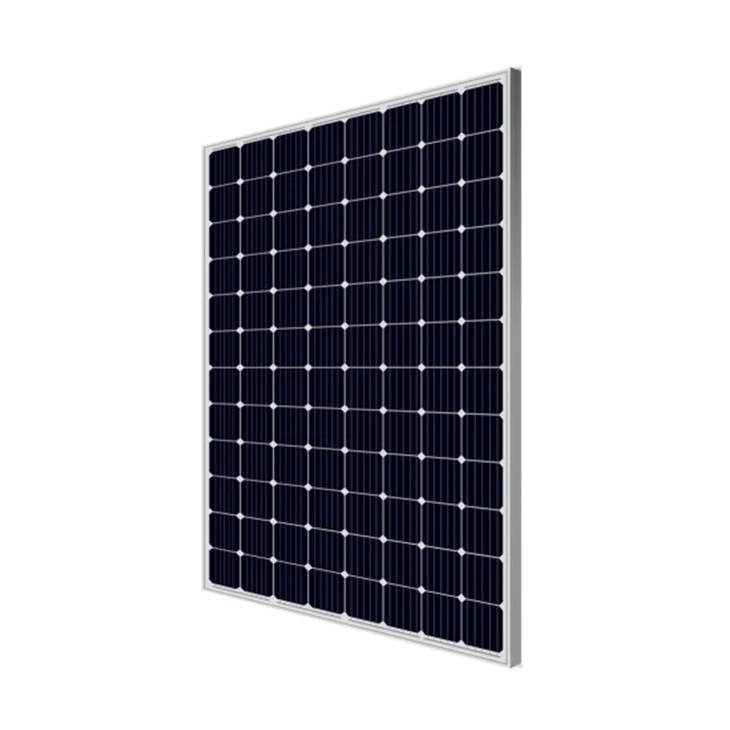

Viac ako 500W PERC monokryštalický solárny panel. Táto séria vysoko výkonných modulov poháňaná 96 kusmi vysoko účinných perciumových článkov poskytuje nákladovo najefektívnejšie riešenie na zníženie LCOE akýchkoľvek fotovoltických systémov veľkých alebo malých.
【Key】
【Dimúzia fotovoltického modulu】
【elektrické údaje v STC】
Menovitý maximálny výkon(Pmax) [W] | 480 | 490 | 500 | 510 | 520 |
Napätie otvoreného obvodu(Voc) [V] | 63.16 | 63.68 | 64.2 | 64.72 | 65.24 |
Maximálne napätie(Vmp) [V] | 51.76 | 52.33 | 52.83 | 53.38 | 53.87 |
Skratový prúd(Isc) [A] | 9.81 | 9.91 | 10.01 | 10.11 | 10.21 |
Maximálny napájací prúd(Imp) [A] | 9.28 | 9.37 | 9.47 | 9.56 | 9.66 |
Účinnosť modulu [%] | 18.7% | 19.1% | 19.5% | 19.9% | 20.3% |
Tolerancia výkonu | 0~+5W | ||||
Teplotný koeficient Isc(α_Isc) | 0,05 %/°C | ||||
Teplotný koeficient Voc(β_Voc) | -0,275 %/°C | ||||
Teplotný koeficient Pmax(γ_Pmp) | -0,368 %/°C | ||||
Stc | Ožiarenie 1000W/m², teplota buniek 25°C, AM1.5G | ||||
【Elektrické údaje v NOCT a prevádzkových podmienkach】
ELEKTRICKÉ PARAMETRE V NOCT | |||||
typ | 480 | 490 | 500 | 510 | 520 |
Menovitý maximálny výkon (Pmax) [W] | 355 | 363 | 370 | 378 | 386 |
Napätie otvoreného obvodu(Voc) [V] | 60.46 | 60.46 | 60.42 | 60.50 | 60.08 |
Maximálne napätie(Vmp) [V] | 51.37 | 51.85 | 52.35 | 52.99 | 53.35 |
Skratový prúd(Isc) [A] | 8.35 | 7.94 | 8.54 | 8.61 | 8.18 |
Maximálny napájací prúd(Imp) [A] | 6.92 | 7.00 | 7.07 | 7.13 | 7.21 |
NOCT (Noct) | Ožiarenie 800W/m², teplota okolia 20°C, rýchlosť vetra 1m/s, AM1.5G | ||||
PREVÁDZKOVÉ PODMIENKY | |
Maximálne systémové napätie | 1000V/1500V DC(IEC) |
Prevádzková teplota | -40°C~+85°C |
Poistka s maximálnou sériou | 20A |
Maximálne statické zaťaženie,Predné | 5400Pa |
Maximálne statické zaťaženie,Späť | 2400Pa |
NOCT (Noct) | 45±2°C |
Trieda aplikácie | Trieda A |
【Mechanické údaje】
Špecifikácie | |
bunka | Mono |
hmotnosť | 26 kg±3% |
rozmery | 1956±2mmx1310±2mmx45±1mm |
Veľkosť prierezu kábla | 4 mm2 |
Nie. buniek | 96(8x12) |
Spojovacia skrinka | IP68, 4 diódy |
konektor | QC 4.10-35 |
Dĺžka kábla (vrátane konektora) | Na výšku: 300 mm (+)/400 mm (-); Šírka: 1000 mm (+)/1000 mm (-) |
Konfigurácia balenia | 30 na paletu |
【Certifikácia】
【Bezáruka】
