Tab alebo Tabbing drôt sa používa na pripojenie solárnych článkov v sérii, aby sa vaše volty dostali k požadovanej potrebe. Pri výrobe solárnych panelov so solárnymi článkami musíte solárne články prepojiť v radoch. Uistite sa, že drôtik vodiča je okolo 18 až 20 mm hrubý, aby lepšie prenášal prúd.
Čokoľvek hrubšie môže byť príliš silné a tuhé a ťažšie na prácu. Kvalitný drôtikový drôt je vyrobený z pevného medi potiahnutého spájkou pre ľahký tok.
To, že je potiahnuté spájkou, neznamená, že pri spájaní buniek nemusíte spájku používať. Všetky drôty na dnešnom trhu na trhu si vyžadujú použitie spájky. Niektoré drôty sú vyrobené iba z cínu, ktorý sa dobre nelepí, takže ak neviete, z čoho je vyrobený, požiadajte ho ešte pred nákupom.
Drôt zbernice alebo pripájací drôt vyzerá ako vodič drôtu, ale je oveľa širší. Drôt zbernice sa používa na prenos prúdu cez každý rad. Môže sa pohybovať od 2,5 mm do 5 mm v závislosti od výkonu panelu a veľkosti solárnych článkov, ktoré používate. Vyrába sa tiež z medi potiahnutej spájkou. Niektoré drôty zbernice sú vyrobené aj z cínu, ktorý nenesie prúd ani meď. Takže znova, ak neviete, čo je vyrobené z opýtajte sa!
Tu je príklad použitia Bus drôtu; Povedzme, že na vytvorenie panela máte 36 buniek. Máte 9 solárnych článkov v rade pripojených informácií. Potom by ste museli prepojiť všetky riadky spolu s drôtom zbernice na drôte úchytky, ktorý vyčnieva na koncoch dier. Mali by ste 4 riadky z vašich deviatich, čo by bolo 36. Mohlo by to vytvoriť 20 voltový panel. Otvorené napätie by vám umožnilo vyvíjať tlak na nabíjanie 12-voltovej batérie. Normálne panely vyrobené na nabíjanie 12 V batérie zvyčajne vydávajú 15 voltov alebo viac.

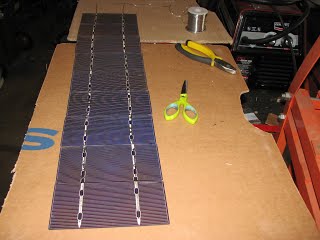

Nižšie sú uvedené niektoré obrázky, ktoré ukazujú proces spájkovania buniek dohromady
Video z youtube na prezeranie a pripojenie: https://www.youtube.com/watch?v=kUZYjwwvFvk
