Solárny fotovoltaický (PV) systém je sada pripojených komponentov pozostávajúcich z PV modulov, solárneho meniča a zaujatosti {{}} na - systéme (BOS), ktoré môžu generovať a ukladať solárnu generáciu. Dosiahnutie optimálnej účinnosti vo fotovoltovnom systéme si vyžaduje optimalizáciu mnohých faktorov a porozumenie funkčnosti a konfigurácie komponentov. Okrem toho sú pre zabezpečenie dlhovekosti PV systému FV systém. Tu je 8 rôznych softvéru na navrhovanie solárnych fotovoltaických systémov.
1 Homer Pro - Homer Energy, USA
2 pv f - graf - f - graf softvér, USA
3 Pvplanner - Solargis, Slovensko
4 PVSYST - PVSYST SA, Švajčiarsko
5 RetScreen - prírodné zdroje Kanada, Kanada
6 System Advisor Model (SAM) - National Laboratory Renewable Energy Laboratory (NREL), USA
7 Solar Pro - Laplace Systems, Japonsko
8 Helioskop - Aurora Solar, USA
Porovnania týchto programov sa uskutočnili s cieľom zistiť, aký dobrý je každý v návrhu a simulácii solárnych PV výkonových systémov. Analýza sa uskutočnila so zameraním iba na výkon SPV, a teda programy, ktoré simulujú ďalšie zdroje obnoviteľnej energie, ako je vietor, biomasa atď. Na konci článku sa na základe individuálneho pokusu autora používať tieto programy pod konštantnými parametrami projektu. Zohľadnili sa tieto kritériá:
-
Funkcie a USP
-
Používateľské rozhranie
-
Historické údaje o počasí
-
Informácie o module a meniči
-
Ceny
-
1 Homer Pro
Vyvinutý spoločnosťou NREL (National Laboratory Renewable Energy Laboratory) USA a neskôr vylepšené a distribuované spoločnosťou Homer Energy je mikro - softvér na optimalizáciu mriežky. Homer znamená model hybridnej optimalizácie pre viac zdrojov energie a je dodávaný so simuláciou, optimalizáciou a analýzou citlivosti.
Výpočet CAPEX a OPEX je možné pomocou sprievodcu projektom. Simulujte viac zdrojov energie. Pridajte viac zaťažení. Faktory, ako je rýchlosť vetra, náklady na palivo a emisie, môžu byť zahrnuté do výpočtu. Vyhľadávanie polohy podľa názvu. Nie je špeciálne navrhnuté pre solárne PV. Nevytvára údaje o krivkách IV ani nevykonáva analýzu tieňovania. Správa o tvorbe elektrickej energie je tiež menej komplexná a podrobná z dôvodu obmedzených informácií o údajoch o počasí a údajoch modulov. K výpočtu sa nepridáva veľa stratových faktorov počas tvorby energie PV.
Schematický pohľad je užitočný. Grafické ponuky Systém je plus. Nie je intuitívne a príliš veľa parametrov na manuálne pridanie.
Môže importovať údaje TMY2/TMY3 z webovej stránky NREL. Z ich webových stránok je možné importovať aj údaje NASA a Solargis. Neprichádza zviazaný s bezplatnými údajmi o počasí.
Môžu importovať údaje o module. Do programu je zahrnutých iba 8 modulov (vrátane 1 všeobecných) a 8 (vrátane 1 všeobecných) meničov.
K dispozícii je cloudové licencie. Plne naložená trvalá verzia dostupná v komerčných 4 200 USD/280 000 vzdelávacích USD 2 100 USD/INR 140 000 a 350 USD ročne/INR 23 407 ročne
Získajte tu 30-dňovú bezplatnú skúšobnú verziu tu
Snímky obrazovky Homerovej verzie X 64 3.6.3
(Obr.1a) Konštrukčné rozhranie so schematickým pohľadom
(Obr.1b) Správa simulácie
2 PV F - Graf
Graf, ktorý vyvinula fakulty University of Wisconsin, PV F - je program na návrh analýzy PV systému, ktorý používa údaje o slnečnom žiarení na výpočet generovania PV energie nezohľadňujú variácie spôsobené PV modulami, meničmi a inými premennými. Tento program je zameraný na akademické účely.
Jednoduchý program, ktorý vypočíta výstup energie na PV založený na všeobecnom module a meniči. Všetky údaje, ktoré sa majú pridať ručne, a preto je ťažké rýchlo porovnať údaje o generovaní pomocou údajov o module, kapacite alebo umiestnení stránky. Žiadna analýza tieňovania. Nie je vhodné na výpočet FV sily v podmienkach skutočného sveta. Je možné vygenerovať jednoduchý graf alebo tabuľkové údaje, ale nemožno ich exportovať.
Veľmi základné a užitočné pre výpočet, keď sa údaje zadávajú manuálne pre každý parameter. Je to zbierka tabuliek povolených na makro. Veľmi obmedzená automatizácia a nie sú k dispozícii žiadne čarodejníci.
S softvérom je spojené 300 miest. Neexistuje žiadna možnosť importovať údaje o počasí z bežných zdrojov, ako je TMY3. Dáta sa dajú pridať iba ručne.
Do výpočtu sa nepodarí pridať žiadny priestor pre údaje modulu alebo meniča.
Študent 400 USD/INR 26 750 akademických USD 600/INR 40 000 USD
Screenshots of PV F - graf verzia 3.55W
(Obr.
(Obr.
3 pvplanner
Tento softvér pochádza z poskytovateľa databázy solárnych zdrojov Solargis. Je to softvér založený na cloude, ktorý pracuje na platforme SaaS (softvér ako služba) a tvrdí, že ich údaje sú vysoko presné a ponúka prísny systematický validačný prístup zvyšujúci spoľahlivosť údajov.
Presné satelitné údaje umožňujú používateľovi odhadnúť slnečné žiarenie a potenciál výkonového výkonu polohy a vygenerovať správu v 14 jazykoch. Automaticky vypočíta zatienenie terénu, neexistujú však možnosti na nastavenie okolitých štruktúr alebo vykonanie analýzy tieňovania. Je k dispozícii iba ako online verzia, takže pripojenie na internet je povinné. Umožňuje spoločnostiam používať svoje API a prístup k Solargis prostredníctvom aplikácií tretích strán.
Simulácia založená na jednoduchom nastavení v troch krokoch. Interaktívne mapy solárnych zdrojov s vysokým rozlíšením (iMAPS) umožňujú používateľom presne určiť umiestnenie lokality. Rozhranie je elegantné a intuitívne, ale výkon rozhrania by mohol ovplyvniť rýchlosť pripojenia internetu, čo je nevýhodou online softvéru.
Dlhodobé ročné a mesačné priemerné údaje sú zahrnuté v základnom balíku. Neexistuje žiadna možnosť importovať ďalšie typy údajov, ako sú NASA, Meteonorm, SAM alebo zaznamenané údaje zaznamenané používateľom.
Používa generické moduly, ktoré sú založené na priemere 18 bežne používaných modulov rôznych značiek a používatelia si vyberajú medzi modulmi CSI, CDTE a CIS. Invertor je tiež všeobecný, kde používateľ môže definovať účinnosť. Tvrdia, že variácie vo väčšine modulov nie sú viac ako 1,22%, čo je nižšia ako variácia v slnečnom žiarení, a preto nevznikne potreba modulu a databázy meniča.
Jedno miesto a žiadna funkcia mapy - 560 USD/INR 37 500 ročne. Viacnásobné miesto a žiadna funkcia mapy - 1 700 USD/115 000 INR ročne. Viacnásobné umiestnenie + funkcia MAP + Priame normálne údaje o ožarovaní (DNI) - 3 600 USD/INR 241 500 ročne.
Screenshots of Pvplanner verzia 2.0
(Obr.3a) Interaktívna funkcia IMAP, ktorá umožňuje používateľovi určiť umiestnenie
(Obr.
(Obr.3c) Údaje o slnečnom žiare
(Obr.
4 pvsyst
Vyvinutý švajčiarskym fyzikom Andre Mermoud a Electrical Engineer Michel Villoz Tento softvér sa považuje za štandard pre návrh a simuláciu PV systému na celom svete. Vývojári tvrdia, že tento softvér je navrhnutý tak, aby ho používali architekti, inžinieri, výskumníci a študenti.
Kľúčovými vlastnosťami sú rýchle odhadovanie výroby vo fáze plánovania projektu, podrobné štúdium, veľkosť, hodinové odhady a generovanie správ. Praktický návrhy nástroja na návrh a odhadovanie systému PV systému. Simuluje väčšinu parametrov, ktoré požadujú návrhári PV systému, a pomáha vytvárať komplexnú simulačnú správu.
Umožňuje vysokú úroveň kontroly rôznych faktorov. Ak tento program zaostáva, je jeho schopnosť zvládnuť tieňovú analýzu. Je to perspektívny nástroj zlyhá pri opakovanom použití a cíti sa nestabilné simulujúce tieňovanie a neposkytuje žiadne vizuálne narážky za tieňovanie. Obrazovka programu nie je možné maximalizovať preto môže byť únavná vidieť všetky parametre, ak používate malý monitor.
Baldles Meteonorm najnovší dátový súbor. Môže tiež okolo 15 rôznych zdrojov údajov pokrývajúcich väčšinu regiónov na celom svete. Môže tiež importovať údaje definované používateľom.
Zbalená databáza z publikácie Photon, ktorá obsahuje tisíce modulov a modelov meničov. Môže tiež zadať údaje definované používateľom.
Obmedzená verzia umožňuje až 30 kW inštalácie a lode za 1 040 USD/INR 70 000. Neobmedzená verzia lodí za 1 351 USD/INR 90 685
Screenshots of Pvsyst verzia 6.47
(Obr. 4A) Obrazovka nastavenia projektu
(Obr.4b) Parametre simulácie projektu
(Obr.4c) Nastavenie koeficientov strát
(Obr. 4d) Analýza tieňovania pomocou perspektívneho nástroja
(Obr.4e) Nástroj na optimalizáciu parametrov
(Obr.4f) Zhrnutie správy
(Obr. 4G) Správa o výrobe energie
(Obr. 4H) Správa o strate, v ktorej sa uvádza rôzne faktory
5 retscreen
Vyvinutý spoločnosťou National Resources Canada Je to program Excel - softvérový softvérový nástroj na analýzu projektu Čistá energia, ktorý pomáha tvorcom rozhodnutí rýchlo a lacno určovať technickú a finančnú životaschopnosť potenciálnej obnoviteľnej energie, energetickej účinnosti a CO - projektov generácie.
Bezplatný program pozostávajúci z tabuľky s makro -povoleným na makro, ktorá má zavedené všetky vzorce na výpočet rôznych druhov zdrojov energie vrátane solárnych PV a umožňuje užívateľovi vypočítať generovanie energie na základe polohy, analýzu nákladov a určiť uskutočniteľnosť projektu. Dobré pre študentov a praktický nástroj pre tých, ktorí by sa mohli chcieť pozrieť na investície a návraty na projekt solárnych PV v ranom štádiu. Nemá žiadnu analýzu tieňovania ani funkciu podávania správ.
Pomerne ľahko použiteľné, pretože ide o pravidelnú tabuľku Excel, na ktorú je väčšina používateľov zvyknutá a má povolené makra s možnosťami výberu z rozbaľovacích zoznamov. Neexistuje veľký rozsah úpravy týchto hodnôt a percentuálnych podielov.
Prichádza načítané historické údaje o počasí z databázy NASA, ktorá pokrýva všetky hlavné mestá na celom svete. Žiadny rozsah pridávania ďalších zdrojov údajov alebo vlastných údajov.
Dodáva sa s obmedzeným počtom modulov, ale nie meničov. Neexistuje žiadny priestor na pridávanie vlastných údajov alebo údajov o meniči.
Bezplatne. K dispozícii na stiahnutie z webovej stránky Národných zdrojov v Kanade.
Získajte svoju bezplatnú kópiu tu
Screenshots of RetScreen verzia 4
(Obr.5a) Domovská obrazovka, kde sú vybrané podrobnosti a umiestnenie projektu
(Obr.5b) Výber klimatických údajov
(Obr. 5C) Výber modulu a požadované hodnotenie
(Obr. 5D) Odhady výroby energie generované spolu s finančnou a emisnou analýzou
6 System Advisor Model (SAM)
Slobodný softvér vyvinutý americkým ministerstvom energetiky (DOE) a Národným laboratóriom obnoviteľnej energie (NREL) je výkonnostným a finančným modelom určeným na pomoc pri rozhodovaní (berúc do úvahy americké údaje a energetické politiky) vo fáze plánovania projektu.
SAM vytvára predpovede výkonnosti a náklady na odhady energie pre mriežku - pripojené výkonové projekty založené na inštalácii a prevádzkových nákladoch a parametroch návrhu systému určené používateľom. Má predvoľby pre rôzne typy finančných modelov používaných v USA a používateľ si môže zvoliť vhodnú možnosť a poskytnúť vstupy na spustenie simulácie a generovanie správ o generovaní, stratách a financiách. Neponúka analýzu tieňovania, ale môže importovať tieto údaje z PVSYST.
Vyžaduje veľa manuálneho zadávania údajov a ak ste osoba, ktorá nemá pozadie v dizajne PV System Design, možno vám to bude mať trochu ohromujúce.
Stiahne údaje z Národnej databázy slnečného žiarenia, ktorá pokrýva mnoho miest z celého sveta. Umožňuje importovať údaje TMY2, TMY3 a EPW.
Veľká databáza modulov a invertorov uvedených CEC (Kalifornská komisia pre elektrinu) a Sandia National Laboratories je spojená so softvérom alebo sa dá voľne stiahnuť.
Bezplatne.
Získajte svoju bezplatnú kópiu tu
Screenshots of Sam verzia 3.14
(Obr.6a) Výber umiestnenia projektu
(Obr.6b) Výber modulu a požadovaného hodnotenia
(Obr.6c) Editor výpočtu tieňovania
(Obr.6d) Spustenie simulácie
(Obr.6E) Správa o simulácii
7 Solar Pro
Toto je jediný softvér v zozname MNRE, ktorý ponúka minútu - pomocou - min.
Ponúka vysokú úroveň presnosti generovania energie PV v dôsledku jej jedinečnej minúty - podľa -} drobný výpočtový vzorec, ktorý vyžaduje kumulatívne čítanie kilowattov namiesto obvyklého priemerného čítania kilowatthodín. Je to tiež podrobná interaktívna analýza v blízkosti tieňovania umožňuje používateľovi určiť konkrétne oblasti, ktoré sú ovplyvnené, a vykonávať potrebné zmeny v návrhu na zlepšenie generácie. Za zmienku stojí aj funkcia MAP, ktorá pomáha pri nakreslení rozloženia miesta pomocou satelitných snímok.
Jedno z najviac používateľov - priateľské používateľské rozhrania. Sprievodca simuláciou vedie používateľa, aby rýchlo nastavila inštaláciu, či už ide o projekt strešnej alebo megawattovej úrovne. Prostredie 3D CAD umožňuje používateľovi interaktívne budovať prostredie okolo neho ťahaním a vyhodením 3D objektov. Presné animácie zobrazujú účinok zatienenia na moduly a používatelia môžu upraviť polohu objektov prichádzajúcich do cesty Slnka a okamžite vidieť výsledok v postihnutých moduloch. Postavený - vo funkcii MAP ukladá dizajnéra čas potrebný na vykonanie prieskumu vizuálneho miesta a výpočtu oblasti.
Softvér je spojený s údajmi zo stoviek meteorologických staníc na celom svete. Užívateľ sa tiež môže rozhodnúť importovať meteonorm, solárne GIS alebo údaje vygenerované používateľom uložené v tabuľkovom formáte.
Dodáva sa s viac ako 25 000 modulmi a meničmi uvedenými v databáze fotónov. Užívateľ si tiež môže zvoliť všeobecné moduly a meniče zo zoznamu, ktorý umožňuje prispôsobenie parametrov používateľom.
Vzdelávacia verzia je cena za 1 300 USD/90 000 INR. Obchodná verzia sa dodáva za 2 050 USD/INR 137 000
30-dňová bezplatná skúšobná verzia
Screenshots of Solar Pro verzia 4.3
)

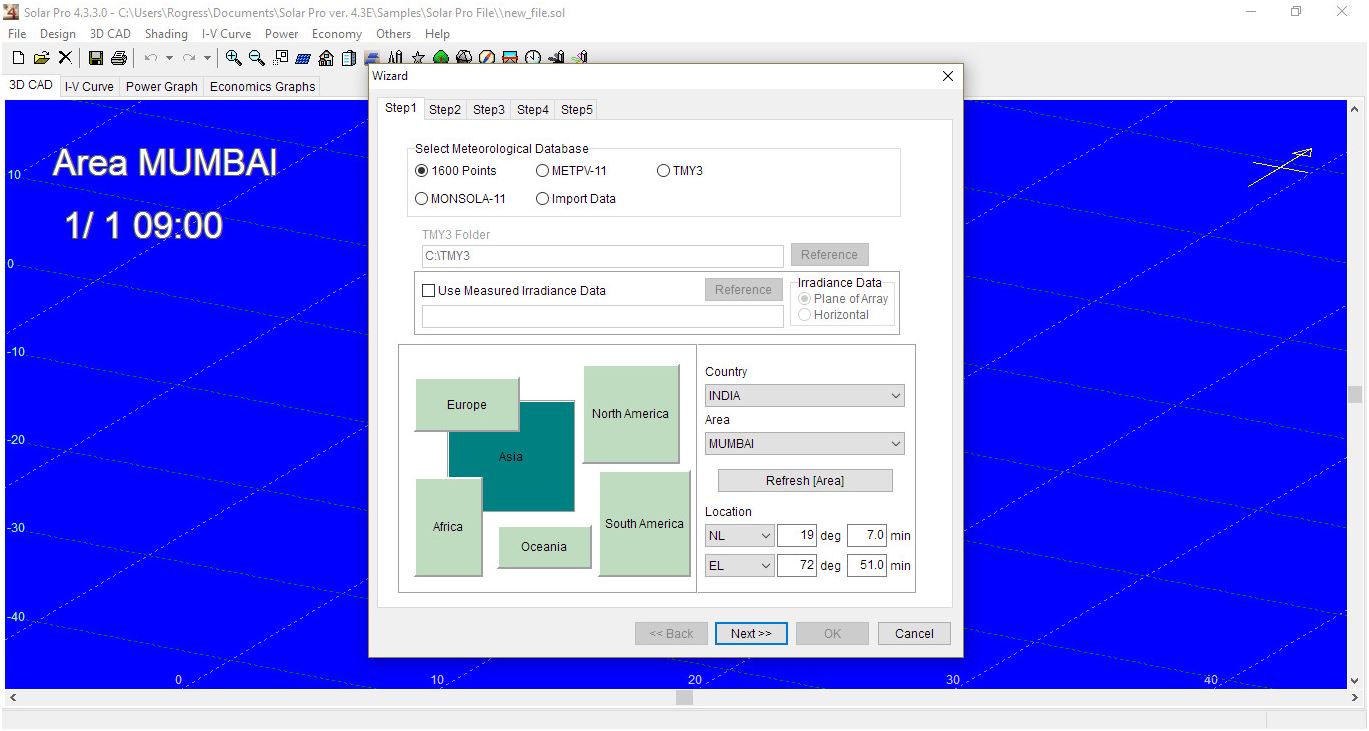

(Obr.
(Obr.
(Obr.7d) Funkcia inštalácie automatického poľa, ktorá uľahčuje prekrytie modulov na streche
(Obr.
(Obr.7f) Ľahko zmeniť smer zapojenia na optimalizáciu systému
(Obr.
(Obr.7h) Minute - podľa - drobný výpočet energie akumulujúce kilowatty každú minútu
(Obr.7i) Výkonový graf vygenerovaný po simulácii
(Obr.7j) I - V Výpočet krivky a export do funkcie CSV
(Obr.
Zhrnutie bodov (celkovo a špecifické kritériá)
(Autor by sa chcel poďakovať vývojárom softvéru za podporu uchádzačov, ktorí plánujú brať dizajn PV systému ako profesiu tým, že umožní používateľom slobodne sťahovať, vyskúšať a vyhodnotiť ich programy. V tomto duchu sa táto správa vytvorila a snaží sa zdôrazniť, aký jedinečný zážitok každý z týchto softwares ponúka a nie nevyhnutne, ako každé skóre nad ostatnými)
8 helioskop
Helioskop poskytuje sofistikovanú webovú platformu založenú na webe -, ktorá zdôrazňuje jednoduchosť bez obetovania analytickej energie, vďaka čomu je komplexné dizajn systému a simulácie energie prístupné solárnym odborníkom s rôznymi úrovňami odborných znalostí.
Kľúčové funkcie:
Intuitívne používateľské rozhranie
Helioskop poskytuje intuitívne a ľahké - na - Použite rozhranie, čo umožňuje používateľom rýchlo vytvárať a upravovať návrhy solárneho projektu pomocou Drag - a {- Drop a interaktívne nástroje mapovania.
Presná simulácia výkonu
Využívanie pokročilých technológií fyzického modelovania softvér presne predpovedá výkon fotovoltaických systémov v rôznych podmienkach. Helioskop berie do úvahy viac faktorov vrátane tieňovania, teploty, azimutu a naklonenia, ktoré poskytujú spoľahlivé predpovede výroby energie.
Analýza tieňa
Výkonná funkcia tieňovej analýzy umožňuje podrobnú simuláciu a analýzu účinkov tieňovania na slnečné panely budovami, stromami a inými prekážkami, čo používateľom pomáha maximalizovať efektívnosť systému.
Optimalizácia systému
Používatelia môžu optimalizovať konfiguráciu systému vrátane výberu modulov, konfigurácie meniča a elektrického návrhu. Helioskop automaticky generuje optimálne riešenie a pomáha používateľom pri prijímaní informovaných rozhodnutí počas procesu navrhovania.
Projektové správy
Vytvárajte podrobné správy o projekte vrátane predpovedí výkonnosti, výkresov systému a ekonomických analýz. Tieto správy sú neoceniteľné pre projektové návrhy a komunikácie klientov, zvyšujú profesionalitu a dôveryhodnosť projektov.
Helioskop poskytuje komplexnú podporu pre solárne projekty, od počiatočnej dizajnu po konečnú implementáciu, zabezpečujúc náklady na projekt - efektívnosť a efektívnosť.
